活動連接件與鋁型材的搭配方案

瀏覽數量:1433

編輯日期:2024-06-20 10:38:47

活動連接件是一種用于連接鋁型材并允許一定程度自由運動或調節的組件。它們廣泛應用于各種框架結構中,如工作臺、展示架、生產線設備等。

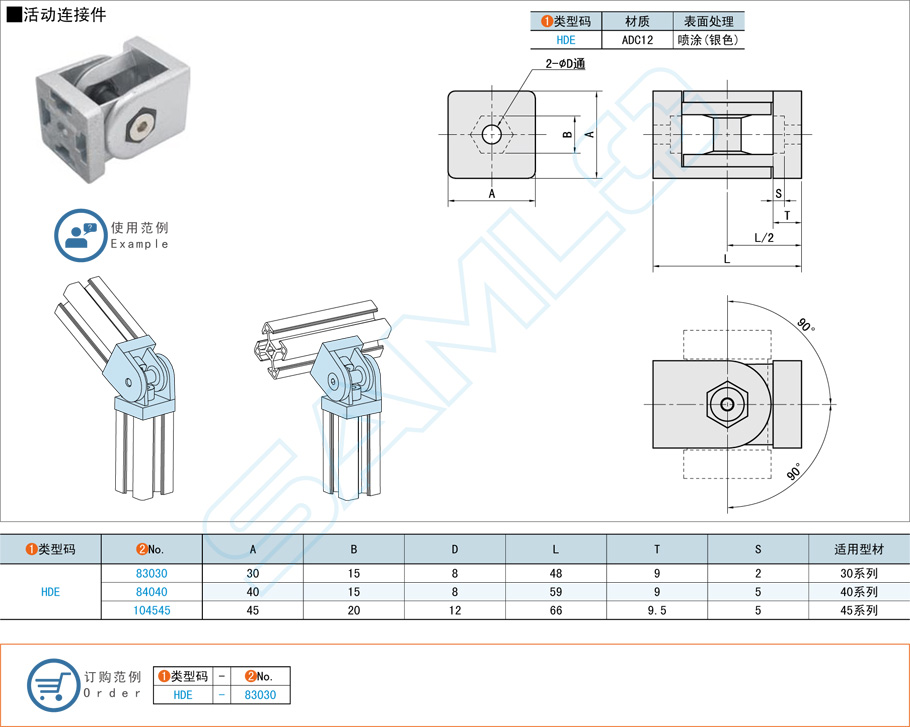

活動連接件與鋁型材的搭配方案


以下是活動連接件與鋁型材搭配的詳細方案:


一、活動連接件的類型

  1. 鉸鏈連接件
    • 用于鋁型材框架中需要旋轉或開合的部位,常用于門、蓋板、活動面板等。
  2. 滑動連接件
    • 允許鋁型材之間滑動,用于可調節長度或位置的結構,如可調工作臺、滑動門等。
  3. 旋轉連接件
    • 允許鋁型材在連接點上旋轉,常用于需要靈活調整角度的結構,如顯示器支架、機械臂等。
  4. 球形連接件
    • 允許多角度自由調整,常用于復雜的運動結構或支撐結構,如攝影器材架、監控支架等。


二、選擇活動連接件的要點

  1. 承載能力
    • 根據結構的負載要求選擇具有足夠承載能力的連接件,確保結構的穩定性和安全性。
  2. 運動范圍
    • 確定需要的運動范圍和自由度,選擇合適的活動連接件類型,如鉸鏈、滑動、旋轉或球形連接件。
  3. 材質
    • 選擇與鋁型材兼容的材料,常見的材料有鋁合金、不銹鋼等,確保耐用性和防腐蝕性能。
  4. 安裝方式
    • 確認連接件的安裝方式是否與鋁型材匹配,如螺栓連接、螺釘固定或卡扣安裝等。


三、活動連接件與鋁型材的搭配方案

1. 鉸鏈連接方案

  • 應用場景:設備門、檢修口、活動蓋板等。
  • 搭配方案
    • 選擇與鋁型材規格匹配的鉸鏈連接件。
    • 使用螺釘或螺栓將鉸鏈固定在鋁型材上,確保鉸鏈中心線與鋁型材邊緣對齊。
    • 安裝時確保鉸鏈的靈活性和牢固性,避免因松動導致的結構不穩定。

2. 滑動連接方案

  • 應用場景:可調工作臺、滑動門、伸縮結構等。
  • 搭配方案
    • 選擇合適的滑動連接件,如滑塊、導軌等,確保與鋁型材規格匹配。
    • 將滑動連接件固定在鋁型材上,安裝導軌或滑塊。
    • 確保滑動部分的順暢性,并進行必要的潤滑和調整。

3. 旋轉連接方案

  • 應用場景:顯示器支架、機械臂、可調支撐架等。
  • 搭配方案
    • 選擇適當的旋轉連接件,如旋轉軸、萬向節等,確保與鋁型材規格匹配。
    • 使用緊固件將旋轉連接件安裝在鋁型材上,確保旋轉軸心與結構設計相符。
    • 確保旋轉部分的靈活性和穩固性,必要時進行潤滑。

4. 球形連接方案

  • 應用場景:攝影器材架、監控支架、自由調整支架等。
  • 搭配方案
    • 選擇合適的球形連接件,如球形萬向節、球頭接頭等,確保與鋁型材規格匹配。
    • 安裝時,將球形連接件固定在鋁型材上,調整球形部分到所需角度。
    • 確保連接件的自由度和牢固性,根據需要進行固定和調節。


四、安裝步驟和注意事項

  1. 準備工作

    • 確認鋁型材和活動連接件的規格和數量,準備所需工具和緊固件。
    • 仔細閱讀產品說明書,了解連接件的安裝方法和注意事項。
  2. 標記和定位

    • 根據設計圖紙,在鋁型材上標記連接件的安裝位置,確保位置準確。
    • 使用鉆孔工具在鋁型材上鉆孔,預備安裝螺釘或螺栓。
  3. 安裝連接件

    • 將活動連接件安裝在鋁型材上,使用螺釘或螺栓進行緊固。
    • 確保連接件安裝牢固,并進行必要的調整,確保其運動順暢。
  4. 檢查和調整

    • 安裝完成后,對整個結構進行檢查,確保連接件的牢固性和運動靈活性。
    • 進行必要的潤滑和維護,確保長期使用的穩定性和耐用性。


通過以上介紹,可以根據具體的需求和應用場景選擇合適的活動連接件,并與鋁型材合理搭配,確保結構的穩定性和功能性。本文內容是上隆自動化零件商城對“鋁型材活動連接件”產品知識基礎介紹的整理介紹,希望幫助各行業用戶加深對產品的了解,更好地選擇符合企業需求的優質產品,解決產品選型中遇到的困擾,如有其他的疑問也可免費咨詢上隆自動化零件商城。
